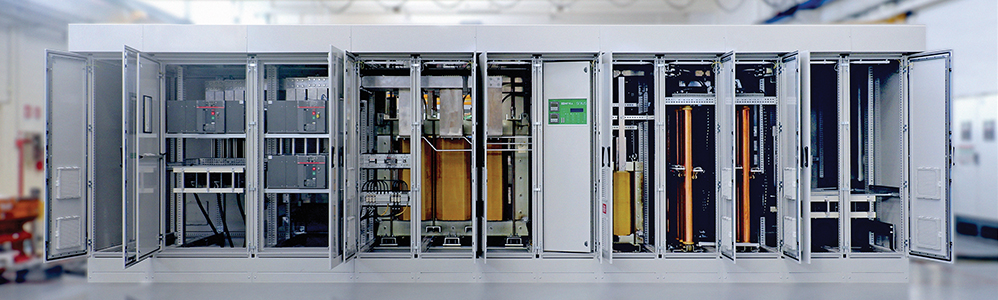

Мощные стабилизаторы напряжения

Стабилизаторы большой мощности занимают особую нишу в сегменте силовой электротехники, предназначенной для регулирования параметров напряжения сети
Мощные стабилизаторы напряжения

Стабилизатор напряжения – это электронное устройство, которое должно располагаться между электросетью и потребителями. В его задачи входит обеспечение потребителей напряжением, которое колеблется в намного меньшем диапазоне (±0.5% по отношению к номинальному значению), чем может гарантировать поставщик электроэнергии.

Стабилизация происходит на основании истинного среднеквадратичного значения напряжения и не подвергается влиянию гармонических колебаний со стороны сети. Поскольку при регулировании напряжения не имеет место дробление синусоидальной формы волны (что характерно для электронных преобразователей мощности наподобие инвертора и ИБП), на выходе стабилизатора не вносятся ни сколь-нибудь заметные гармонические искажения, ни сдвиги фаз.


Стабилизатор не чувствителен к коэффициенту мощности нагрузки. Скорость регулирования зависит от отношения колебаний входного напряжения к номинальному значению и типа конструкции стабилизатора. Как правило, скорость регулирования лежит в диапазоне между 8 и 30 мс/В. Конструктивно стабилизатор напряжения представляет собой систему из вольтодобавочного трансформатора, регулятора напряжения и электронной платы управления.

Основой данной платы является микропроцессор, который считывает значения выходного напряжения с большой частотой и управляет движением регулирующего мотора-редуктора. В соответствии с полученной командой ролики регулятора меняют свое положение, за счет чего также изменяется напряжение, получаемое из сети и подаваемое на первичную обмотку вольтодобавочного трансформатора.

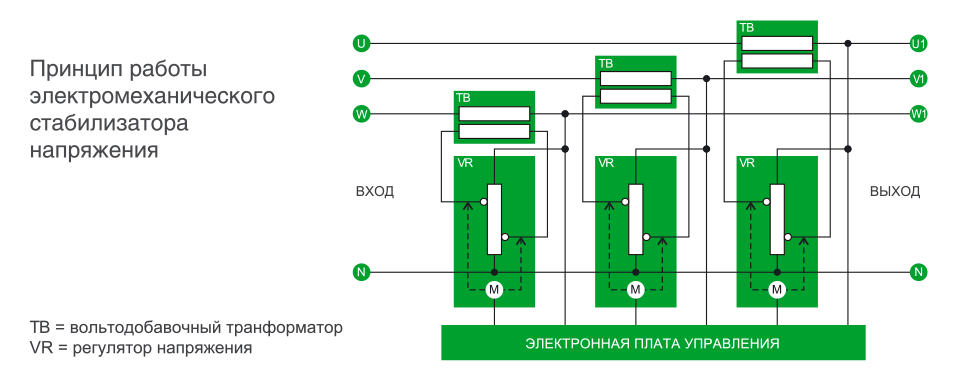

Принцип работы электромеханического стабилизатора

Снимаясь со вторичной обмотки в фазе или противофазе с напряжением сети, оно прибавляется или вычитается из последнего, тем самым компенсируя его колебания.

Регулятор напряжения, в сущности, представляет собой автотрансформатор с непрерывно изменяющимся коэффициентом трансформации. В зависимости от мощности стабилизатора, регулятор может быть выполнен в виде тора или колонны.

Стабилизаторы спроектированы и изготовлены в соответствии с Европейскими стандартами, Директивы ЕС по CE маркировке 2006/95/EEC (Директива по низковольтному оборудованию) и 2004/EEC (Директива по электромагнитной совместимости).

Стандартные модели исполняются в металлическом корпусе класса защиты IP21 с цветовой маркировкой RAL7035. Охлаждение осуществляется за счет естественной циркуляции воздуха или вытяжных вентиляторов, которые запускаются при превышении некоторого предельного значения температуры.


Стабилизатор напряжения может работать с отличающимися от номинального (220, 380 В) значениями входного и выходного напряжения (210, 230 В / 360, 400 В). Данная настройка осуществляется Производителем на заводе или самостоятельно Покупателем на месте установки в соответствии с инструкциями руководства пользователя.

В мощных стабилизаторах серии SIRIUS выходное напряжение и основные параметры конфигурации можно задавать непосредственно на самом устройстве, программируя микропроцессор через ПК-соединение (интерфейсы RS232 и USB) и/или удаленно с дистанционного терминала (через Ethernet-соединение, GPRS-модем или протокол MODBUS TCP/IP).
