Стабилизатор напряжения Odyssey

Стабилизаторы серии Ortea «Odyssey» представляют собой регулирующие устройства компенсационного типа, предназначенные для электрооборудования требовательного к скорости выравнивания напряжения.

В стабилизаторах серии «Odyssey» регулировка входного напряжения выполняется посредством технологии двойного преобразования. В конструкции этих устройств отсутствует традиционный автотрансформатор. Его функции выполняют преобразователи, которые генерируют напряжение при отклонении параметров входного напряжения от заданных значений.

Электронные стабилизаторы компенсационного типа «Odyssey» доступны покупателям в диапазоне мощностей 50 кВА - 1000 кВА. Устройства обеспечивают стабилизированное выходное напряжение с погрешностью ±2%. Силовой блок стабилизаторов построен на базе IGBT- модулей и вольтодобавочного трансформатора. Скорость стабилизации входного напряжения не превышает 0.75 мс/В.

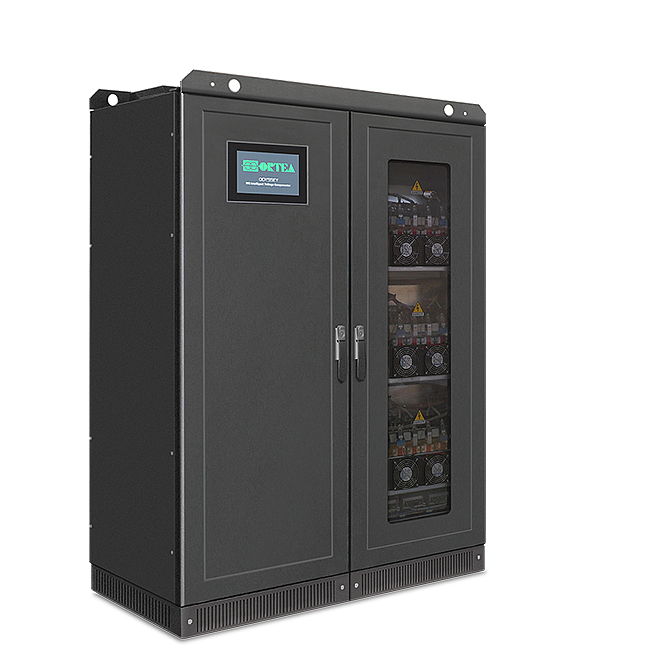

Стильный металлический шкаф, в котором собрана конструкция устройства, обладает классом защиты IP 21. При планирующейся эксплуатации в сложных условиях по заказу клиента класс защиты, в качестве опции, может быть доведен до класса IP 54. Наличие на передней панели устройства двери позволяет получить удобный доступ ко всем основным узлам и деталям при проведении сервисного обслуживания и ремонта.

Наличие эффективных систем защиты надежно предохраняет IGBT- модули и другие электронные компоненты от негативного воздействия перегрузок, коротких замыканий и прочих аварийных ситуаций. В конструкцию аппарата интегрирована обходная тиристорная транзитная сеть, автоматически срабатывающая при возникновении внештатных ситуаций.

«Мозговым центром» стабилизатора является системный блок управления, осуществляющий регулирование напряжения каждой из трех фаз. Конструкция блока включает три директорных контроллера и плату аварийной сигнализации.

Исполнение плат в соответствии с международным стандартом Eurocard позволяет, при необходимости, оперативно заменять и ремонтировать их.

В качестве дополнительной ступени защиты стабилизатора, на входе устройства рекомендуется устанавливать термомагнитный расцепитель.

Опционное оборудование для стабилизаторов серии «Odyssey»

При необходимости, пользователям стабилизаторов серии «Odyssey» может быть предоставлено следующее дополнительное оборудование:

• автоматический выключатель входного напряжения;
• дополнительная схема автоматического или ручного транзита;
• пакет программного обеспечения для осуществления удаленного мониторинга;
• изолирующий трансформатор на входе для минимизации коммутационных и сетевых помех, а также обеспечения защиты от грозовых разрядов;
• варисторы или разрядники, минимизирующие высоковольтные выбросы в сети;
• сетевые фильтры, ограничивающие влияние электромагнитных и высокочастотных помех;
• автоматические размыкатели по входу выходу.

В устройствах стандартного исполнения предусмотрена возможность двух вариантов подключения к сети на входе, что дает стабилизатору возможность функционировать в диапазонах колебаний напряжения ±15 и ±20%, а также ±25 и ±30%.

Информационно-контрольный блок представлен мультилингвальным сенсорным 10-и дюймовым дисплеем, установленном на лицевой панели стабилизатора. На дисплей выводится полная информация о параметрах сети и работе устройства. Интерфейс блока предусматривает возможность корректирования заданных настроек. Здесь же имеется коммуникационный порт Ethernet, посредством которого пользователь получает возможность осуществлять удаленный контроль над работой стабилизатора.

Отличия преобразователя напряжения от стабилизатора напряжения

Когда мы говорим о преобразователях напряжения, достаточно часто возникает закономерный вопрос об отличиях первого от второго.

Прежде всего, ответим на вопрос – является ли традиционный стабилизатор преобразователем, или инвертором напряжения? Однозначный ответ – нет. Задачей преобразователя напряжения является получение из постоянного тока в 12 вольт стабилизированного напряжения в 220 вольт.

Преобразователи напряжения работают со стационарной электросетью, при отключении которой, в автоматическом режиме, переходят на питание от аккумуляторов. При возобновлении электроснабжения устройство, опять же в автоматическом режиме, переключается на сетевое электропитание, одновременно подзаряжая аккумуляторные батареи.

Из вышесказанного следует, что функционирование преобразователя существенно отличается от алгоритма работы, выполняемой стандартным стабилизатором напряжения.

Говоря о стабилизаторах серии «Odyssey», надо отметить, что это устройство удачно сочетает в себе функции стабилизаторов и преобразователей. Функционирование аппаратов данной серии базируется на IGBT-модулях, алгоритм действия которых аналогичен параметрам преобразователей напряжения. Переменный ток преобразовывается в постоянный и обратно с увеличением напряжения. Одновременно нельзя считать преобразователь и стабилизатор полностью аналогичными устройствами.

В конструкции стабилизаторов «Odyssey» присутствуют сетевые фильтры, подавляющие высокочастотные помехи трехфазной электросети. Это позволяет получать на выходе прямую синусоиду напряжения без пиков и выбросов. Благодаря этому стабилизаторы компенсационного типа являются технически совершенными устройствами, обеспечивающими качественным напряжением высокотехнологичное современное оборудование.
